アルミ床版

コンクリートブラケット方式

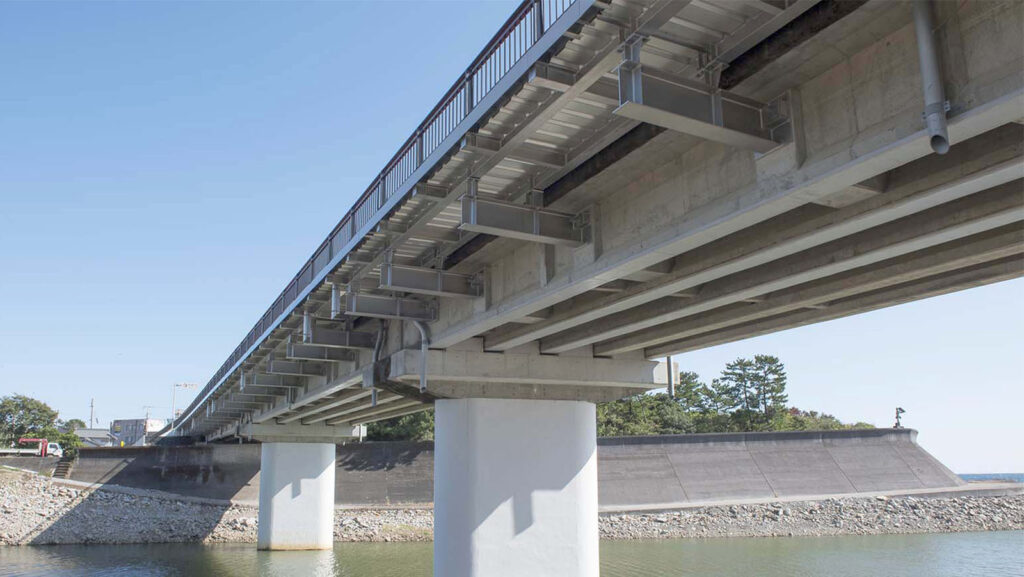

新志原橋拡幅三重県

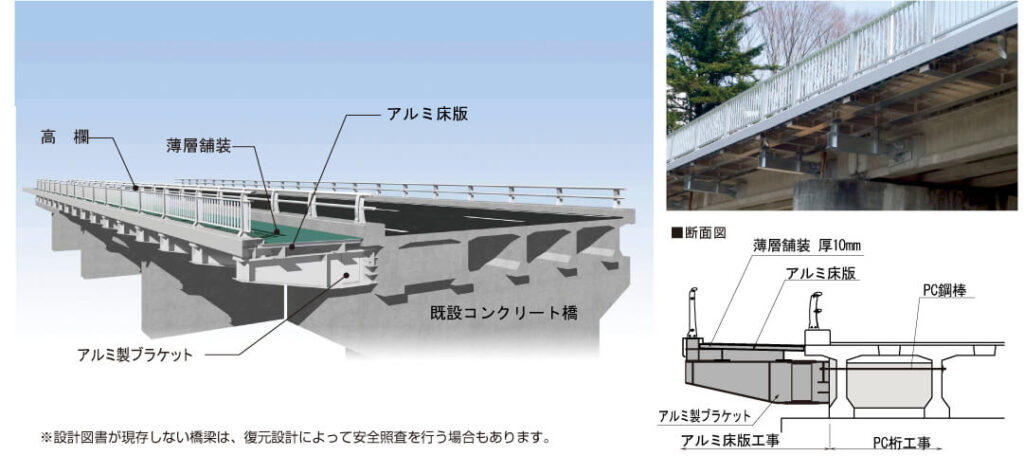

コンクリート橋、PC 橋にアルミ製ブラケットを介し、アルミ床版を添架させる工法です。
ブラケット取付け部は、PC 鋼材や鉄筋の位置を入念に調査して決定します。
また、ブラケット取付け部には、荷重分配のためコンクリート横桁を設置します。

適用形式：コンクリート橋／ＰＣ橋

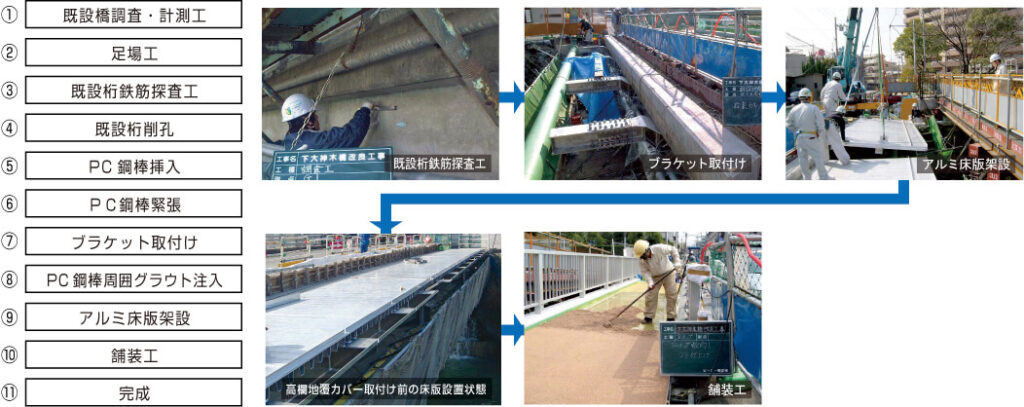

施工手順

水戸橋╱鹿児島県（国土交通省鹿児島国道事務所）
2009年度施工／W＝2.0ｍ　Ｌ＝66.0ｍ

新志原橋三重県
2019年度施工／W＝2.0ｍ　Ｌ＝99.0ｍ

上柳橋（下流側）広島県（広島市南区役所）
2020年度施工／Ｗ＝3.5ｍ　Ｌ＝88.3ｍ

日奈久港人道橋熊本県（八代土木事務所）
2009年度施工／W＝2.0ｍ　Ｌ＝43.0ｍ
