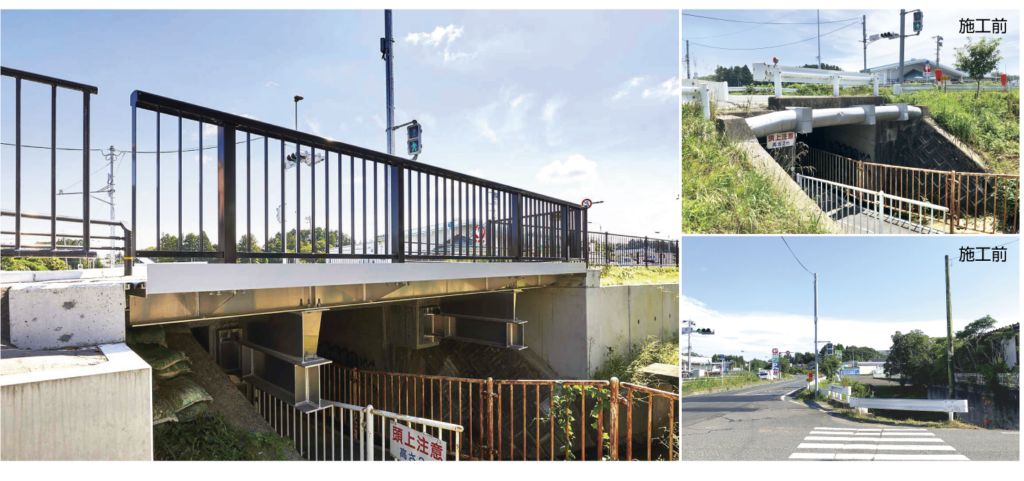

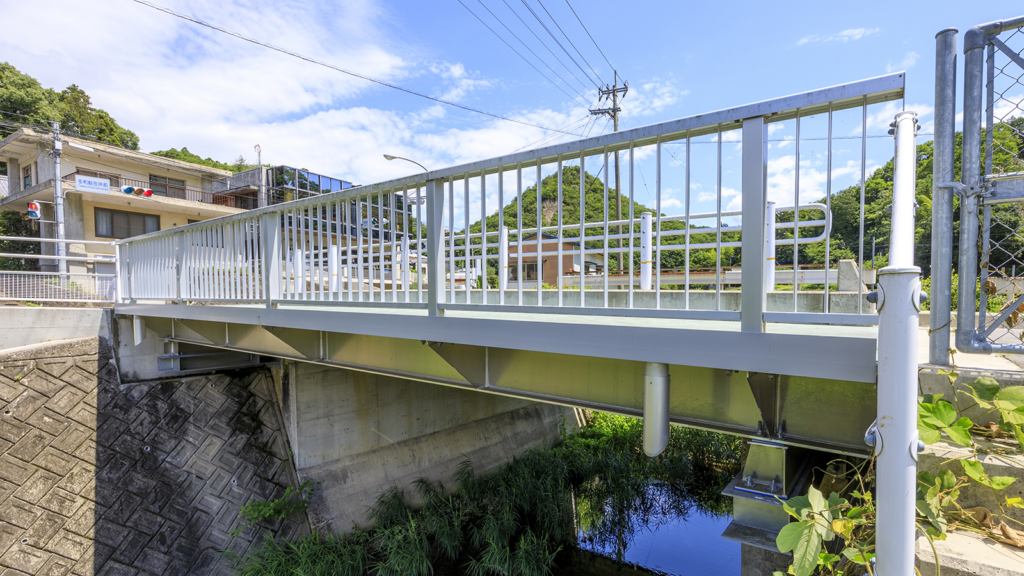

適応場所
10m程度の小規模河川・用水路などに利用できます。
設計条件
以下の基準に基づいて設計を行っています。
１．道路橋示方書・同解説
２．立体横断施設技術基準・同解説
３．アルミニウム合金製土木構造物設計・製作指針案
　　（第1次改訂試案）
４．設計条件
　活荷重：反力計算時の群集荷重3.5kN/m²、
　部材強度計算時5.0kN/m²
　たわみ：支間Lの1/600以内

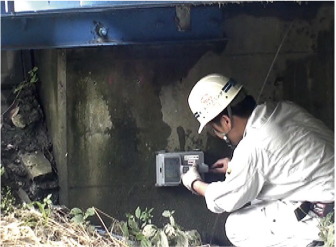

①調査・計測工
②足場設置
③橋台の鉄筋探査
既存橋台に埋め込まれている鉄筋の正確な位置を確認した上で、構造体を侵す
ことなく、アンカーを打設します。

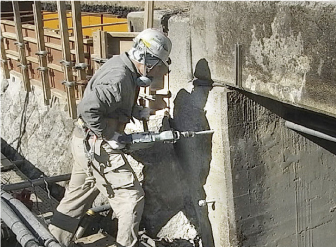

④アンカーボルト打設
　鉄筋探査の調査をもとに既存橋台に削孔し、アンカーを打設していきます。
⑤アンカーボルト引抜検査
　打設したアンカーボルトが必要な耐力を有しているか確認します。 ※打設状
態が不十分な場合は、再度打設を行います。

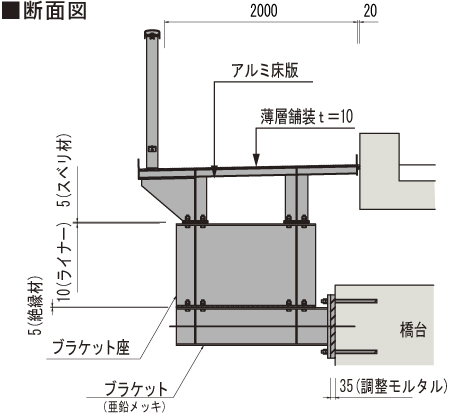

⑥ブラケット取付け
　打設したアンカーに工場で製作されたブラケットを取付けます。コンパクトブ
リッジを支えるブラケットは鋼製の亜鉛メッキで、アルミ床版との間には異種金属
腐食を防止しする絶縁材が取付けられます。　

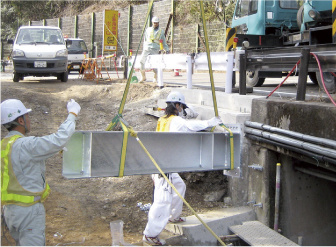

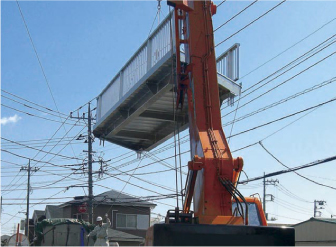

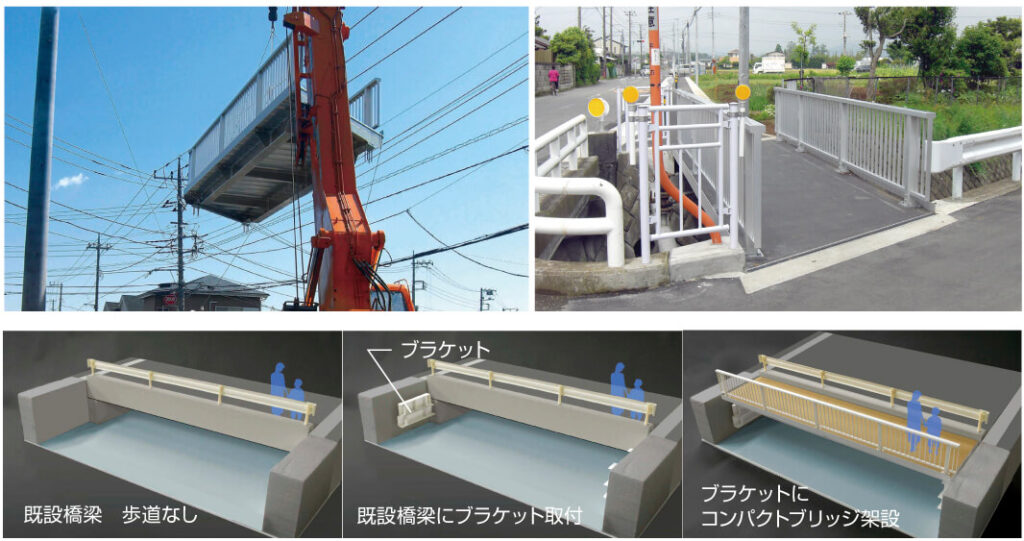

⑦コンパクトブリッジ架設
　工場製作で、高欄設置・舗装敷設まで行われたコンパクトブリッジが完成した
後、トラックに積み現地まで搬送します。クレーンにより吊上げ、ブラケットの位
置を確認しながらコンパクトブリッジを降ろし、ブラケットと床版を締結します。
その後伸縮装置の取付け、シール工を経て完成です。即日通行が可能となりま
す。
