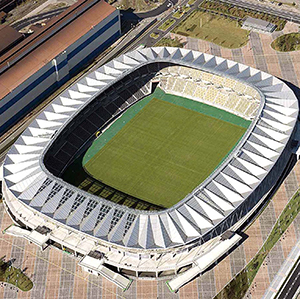

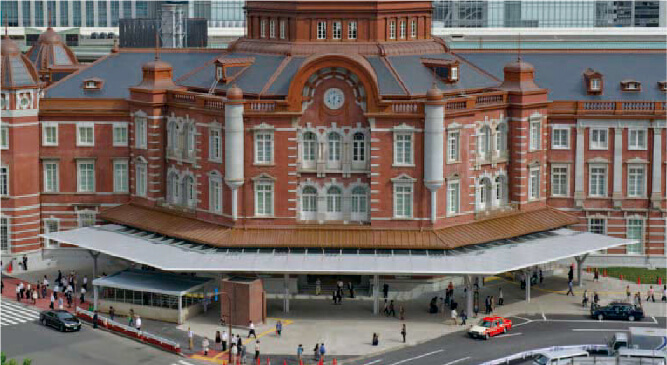

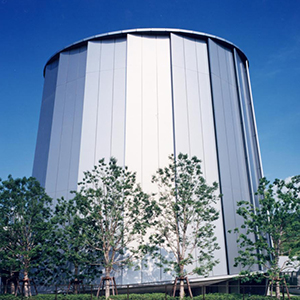

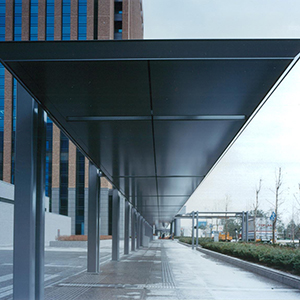

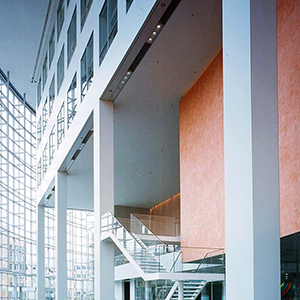

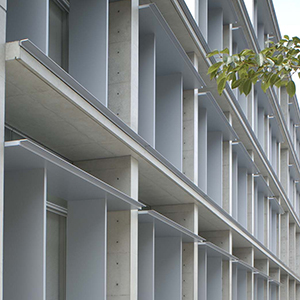

製品例

特長

1.弾力性の高い接着剤
パネルとしての性能は接着剤によって決まります。弾力性の高い接着剤を開発することにより、すぐれた性能のハ二カムパネルをお届けいたします。

2.少ない熱変形
独自の液状接着剤の塗布方法を開発したことによってハニカムコアと面板はメタルタッチしています。
このためパネル表裏での温度差が小さく、大型パネルでも熱による歪みが少なくなります。

3.高い信頼性
厳しい自然環境下で求められる、耐候性、耐水性、耐熱性をクリヤーしています。

4.アルミハニカムだから…
●超軽量な構造材
軽量で薄い芯材のアルミハニカムコアと薄い板厚のアルミ面材で構成されるサンドイッチ構造のため、軽量であ
りながら剛性が高いパネルが製作できます。
●高強度・高剛性
ハニカムコアは六角中セルの集合体であり、力学的に理想的な構造をもっています。単位重量あたりの強度と剛
性は他の構造材よりすぐれています。
●すぐれた平坦度
面板は高さが均一なコアと完全に密着している為、フロートガラスにも匹敵するきわめてフラットで歪みのないパ
ネルです。
●施工時間の短縮
軽くて剛性のある大パネルをバキューム装置やクレーンを使用し一気に施工するため、現場工程の短縮化に貢献
します。
●メンテナンスとリサイクル
耐食性に優れたアルミ合金のため、錆び落しや再塗装などの手間が不要であり汚れは水か中性洗剤で簡単に洗
い落とすことができます。また、万が一ハニカムパネルが落下物等によって破損事故が生じた場合でも、構造とド
ットポイントなどによるシンプルな接合が行われているため、ユニット化されたパネルの取り換えは簡単に行うこ
とができます。アルミニウムはリサイクルの優等生といわれるように、新地金を作るときに比べてわずか３％のエ
ネルギーで再生地金を作ることができます。

タイトルアルミ接着ハニカムパネル（AP)の仕様

パネル厚と参考重量　※パネルユニットW2000×L4000

パネル厚	面材厚み
	1.5 ㎜	2 ㎜
35 ㎜	14ｋｇ/㎡	17ｋｇ/㎡
50 ㎜	15ｋｇ/㎡	18ｋｇ/㎡
100 ㎜	19ｋｇ/㎡	22ｋｇ/㎡

フラットネス ※ 3000 ㎜のステンレス定規を当て隙間ゲージで測定

材料	フラットネス
アルミ接着ハニカムパネル（AP)	+0.5 ㎜
金属板薄パネル	+5.0 ㎜
金属板厚パネル	+1.5 ㎜
ＰＣコンクリート	+2.5 ㎜
石タイル張りＰＣ	+2.5 ㎜

軽量高剛性　※剛性を等しくしたパネルの質量比

種類	厚さ（㎜）	剛性（N・㎜）	質量（㎏/㎡）	質量比
アルミ接着ハニカムパネル（AP)	20	1.15×106	6.35	1
アルミ板	12.5	1.15×106	33.8	5.3
鋼板	8.75	1.15×106	68.7	10.8

遮音性　※一般建材との比較　Ave125～4000Hz

パネルの種類	透過損失
アルミ接着ハニカムパネル（AP)　Ｈ＝20 ㎜	23.3ｄＢ
アルミ接着ハニカムパネル（AP)　Ｈ＝100 ㎜	30.8ｄＢ
ガラス単板　5ｔ	27.6ｄＢ
ペアガラス　3+Ａｉｒ6+5	30.3ｄＢ
珪酸カルシウム板（複板）　20ｔ	20.0ｄＢ

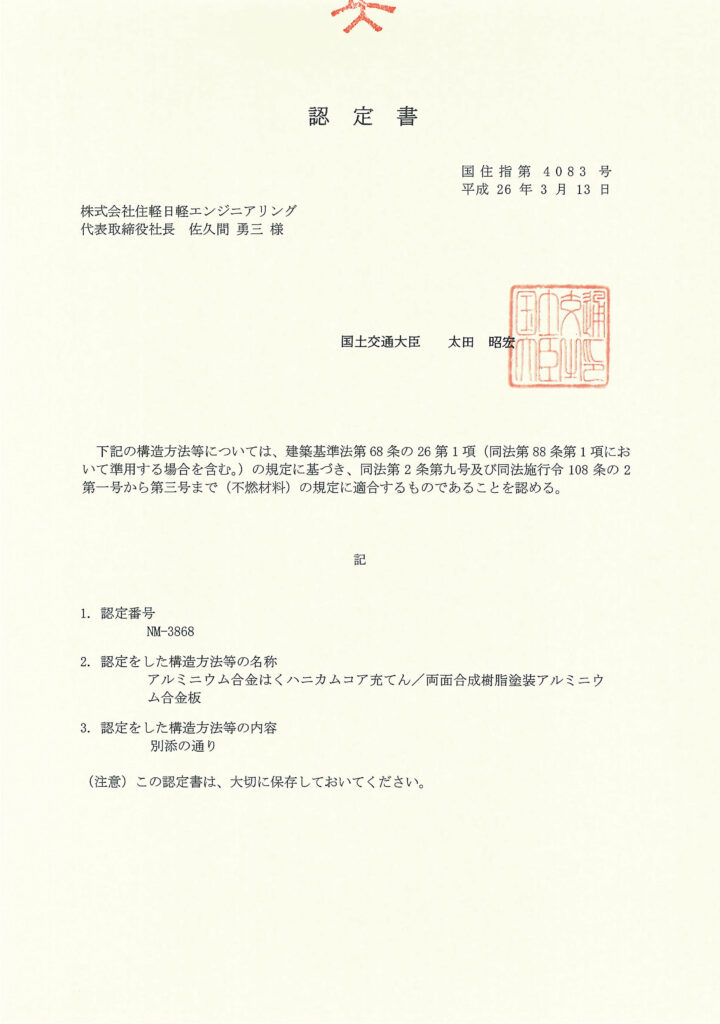

不燃認定

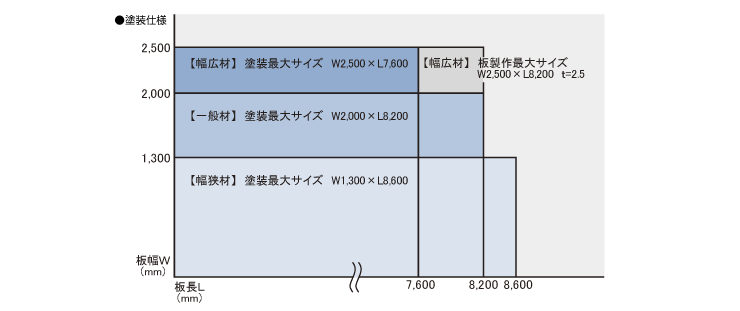

パネル製作サイズ

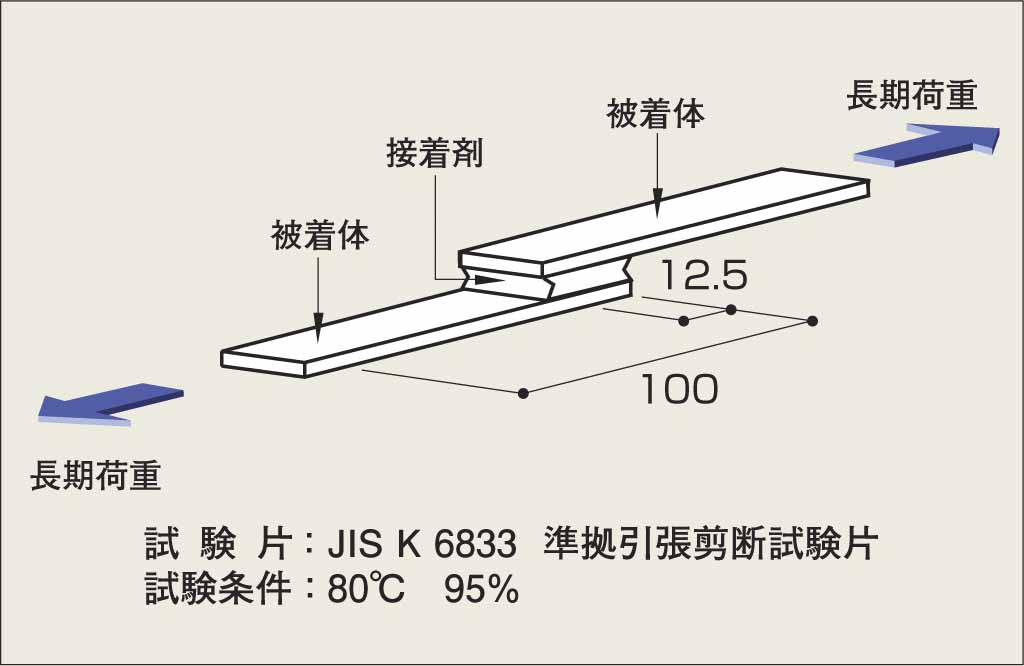

アルスリームの接着耐久性
